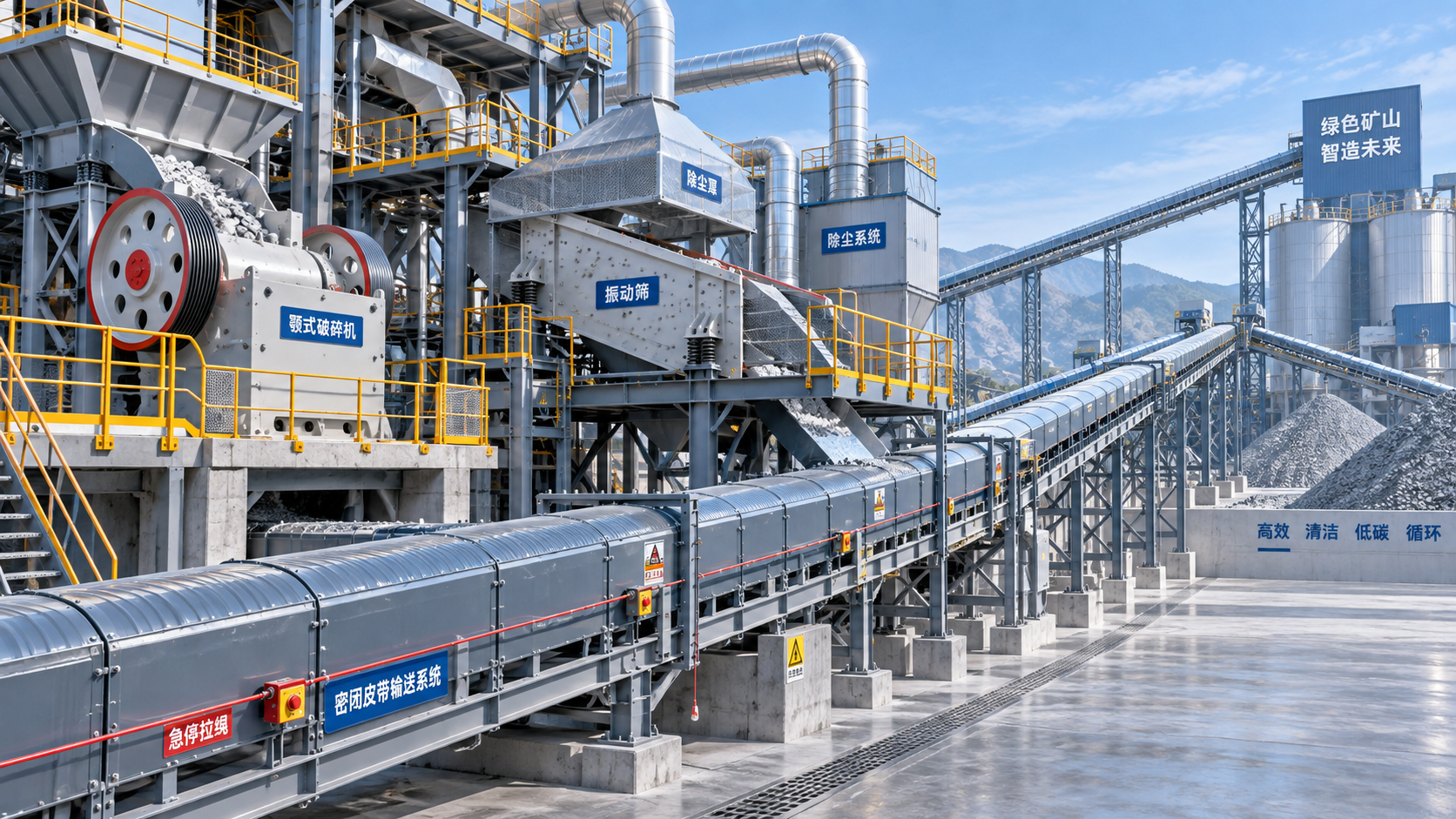

Requisitos clave de seguridad y control de polvo para el diseño de una planta completa de trituración

Requisitos clave de seguridad y control de polvo para el diseño de una planta completa de trituración

Unaplanta completa de trituración bien diseñada no se define únicamente por las toneladas por hora, la granulometría del producto o la potencia instalada de los motores. Estas cifras son importantes, pero no indican a un responsable de seguridad si un operario puede despejar una obstrucción de forma segura, si un técnico puede aislar una cinta transportadora antes del mantenimiento o si los trabajadores están expuestos repetidamente al polvo en suspensión en los puntos de transferencia.

En la producción de áridos, muchos riesgos se generan en una fase temprana, durante el diseño de la distribución y la selección de equipos, y después resultan costosos de corregir tras la puesta en marcha. Una trituradora instalada demasiado cerca de una pared puede ser difícil de mantener de forma segura. Una tolva abierta puede generar una nube de polvo persistente, sin importar la frecuencia con que se limpie el suelo. Un cable de parada de emergencia mal ubicado puede cumplir con la revisión de los planos, pero ser inaccesible en un incidente real. Para los equipos de control de calidad y seguridad, la tarea práctica es revisar la planta como un sistema operativo, en lugar de como una colección de máquinas.

Comience con un flujo de material seguro, no con equipos individuales

La distribución más segura suele tener el recorrido de material más sencillo. Cada punto de transferencia adicional aumenta las posibilidades de derrames, liberación de polvo, desalineación de la cinta e intervención manual. Esto es especialmente relevante cuando la piedra volada presenta variaciones de humedad, contenido de arcilla o tamaño máximo. Un diseño que maneja una alimentación ideal pero que se puentea o se sobrecarga repetidamente bajo las variaciones normales de una cantera no es un diseño robusto.

Los alimentadores, trituradores, cribas, transportadores y sistemas de acopio deben seleccionarse como una línea integrada. Antes de definir la geometría de las tolvas, deben revisarse el rango real de alimentación, el contenido esperado de finos, las condiciones de humedad y el acceso requerido para mantenimiento. Un error común es centrarse en la capacidad de la trituradora y tratar las tolvas de transferencia como estructuras metálicas secundarias. En la práctica, el diseño de las tolvas suele determinar si el material permanece controlado o se convierte en una fuente de polvo, retorno de material y limpieza no planificada.

Las pasarelas, plataformas, barandillas, escaleras y puertas de acceso adecuadas deben formar parte de la disposición original de la planta. Un acceso que depende de trepar por elementos estructurales, cruzar cintas o retirar protecciones para una inspección rutinaria es una señal de advertencia. Los operarios necesitan líneas de visión despejadas hacia los alimentadores, los puntos de descarga, las cubiertas de las cribas y las secciones críticas de las cintas, pero no deberían tener que situarse cerca de componentes en movimiento para obtener esa visión.

Las protecciones y el aislamiento deben reflejar el trabajo de mantenimiento real

Las trituradoras y cribas contienen puntos de atrapamiento evidentes, ejes giratorios, acoplamientos, volantes de inercia, correas de transmisión y conjuntos vibratorios. Los sistemas de transporte introducen una lista más extensa de puntos de exposición: poleas motrices y de cola, rodillos de retorno, unidades tensoras, limpiadores de cinta y zonas de transferencia. Las protecciones fijas deben evitar el contacto rutinario y, al mismo tiempo, permitir la inspección y el servicio sin crear la tentación de dejar una protección desmontada una vez terminado el trabajo.

Las protecciones de acceso con enclavamiento pueden ser adecuadas en determinadas áreas, pero no sustituyen un procedimiento disciplinado de bloqueo y etiquetado. Antes de cambiar piezas de desgaste de la trituradora, sustituir medios de cribado, despejar una obstrucción o realizar el mantenimiento de una cinta transportadora, deben aislarse todas las fuentes de energía pertinentes. Esto puede incluir energía eléctrica, energía mecánica almacenada, riesgos por gravedad, presión hidráulica y material retenido sobre la zona de trabajo. El procedimiento exacto de aislamiento debe seguir los requisitos legales locales y las instrucciones del fabricante del equipo, pero el diseño de la planta debe hacer que los puntos de aislamiento sean identificables y accesibles.

Las paradas de emergencia merecen la misma revisión práctica. Los interruptores de cable de tracción a lo largo de rutas accesibles de las cintas transportadoras, los mandos de parada locales cerca de las posiciones de operación y los botones de emergencia claramente señalizados en los equipos clave deben evaluarse recorriendo la planta, no solo revisando un esquema. Los controles deben poder alcanzarse sin entrar en una zona de peligro. También deben probarse durante la puesta en marcha y las inspecciones rutinarias, con procedimientos de restablecimiento que eviten un arranque inesperado.

El control de polvo comienza en la fuente

El polvo suele tratarse como un problema de limpieza, pero la preocupación más grave es la exposición de los trabajadores y los problemas operativos causados por los finos fugitivos. El polvo puede ocultar las pasarelas, acelerar la contaminación de los rodamientos, interferir con los equipos eléctricos y dificultar la identificación de fugas. Cuando se procesa roca que contiene sílice, el control de la exposición exige una atención especialmente cuidadosa a las normas laborales aplicables y a los requisitos locales de monitoreo.

El enfoque preferido es contener el polvo donde se genera. Los puntos primarios de descarga, las aberturas de alimentación de trituradoras, las tolvas de descarga de cribas y las transferencias entre cintas transportadoras deben cerrarse en la medida de lo posible. Los cerramientos necesitan volumen suficiente y una trayectoria de aire bien considerada; simplemente encerrar un punto de transferencia sin una extracción controlada puede forzar la salida de polvo por cada abertura.

Un sistema de captación de polvo debe diseñarse en torno a los puntos reales de emisión, no instalarse como una ocurrencia tardía. Las campanas de extracción, el trazado de conductos, la selección de ventiladores y el acceso para el mantenimiento de filtros requieren revisión. El colector debe poder mantenerse en condiciones de alta presencia de polvo, y el material acumulado debe retirarse de forma segura. Para la supresión húmeda, deben considerarse la calidad del agua, la ubicación de los aspersores, el drenaje, el riesgo de congelación y el efecto de la humedad añadida sobre las especificaciones del producto final. El agua puede ser eficaz, pero una aplicación excesiva puede provocar deslizamiento de la cinta, cegamiento de la criba o una humedad inaceptable del producto.

Los puntos de transferencia requieren atención más allá de la campana

Un buen control de los puntos de transferencia combina varios detalles: carga de material centrada, ángulos adecuados de las tolvas, faldones sellados, seguimiento estable de la cinta y suficiente distancia de decantación antes de que la cinta salga del cerramiento. Si el material impacta una cinta con un ángulo o velocidad incorrectos, rebota, desgasta los revestimientos y transporta polvo hacia la zona abierta de la planta. Los equipos de calidad deben inspeccionar estas áreas mientras la línea está cargada, ya que una inspección con la cinta vacía rara vez muestra el problema real.

El cribado merece una atención similar. Los medios de cribado desgastados, flojos o con una tensión incorrecta pueden afectar la separación de partículas, generar ruido y aumentar la probabilidad de intervenciones no planificadas. Según el material y la configuración de la máquina, puede considerarse unamalla de cribado vibratoria para trituradora de cantera y minería de acero al manganeso OEM, de alambre ondulado cuando resulte adecuado utilizar un medio de cribado tejido duradero. La decisión debe basarse en el requisito de abertura, el desgaste del alambre, el área abierta, las características de alimentación y el sistema de fijación del fabricante de la criba, no solo en el precio de compra de la malla.

Diseñe para la inspección, la limpieza y el control del producto

La seguridad y la calidad convergen en los puntos de inspección. Las estaciones de muestreo, las ubicaciones de imanes, el acceso a las cubiertas de cribas y las cintas de descarga deben permitir realizar controles sin exponer al personal a maquinaria en movimiento o a material inestable. Si el muestreo requiere inclinarse sobre una cinta transportadora o entrar en una zona sin protección, la disposición debe reconsiderarse. Es más probable que un punto de muestreo seguro se utilice de forma constante, lo que mejora la confianza en el control de granulometría y contaminación.

Los diseñadores también deben considerar dónde irán los derrames. Los suelos bajo las cintas transportadoras y las cribas deben permitir una limpieza segura, y el drenaje no debe dirigir lodos hacia equipos eléctricos, cimentaciones o rutas peatonales. La dependencia excesiva del aire comprimido para la limpieza puede volver a suspender el polvo fino; los métodos deben seleccionarse de acuerdo con los procedimientos del sitio y los objetivos de control de polvo.

Para los proyectos EPC, es fundamental la coordinación entre la fabricación de equipos, las estructuras metálicas, los controles eléctricos y las obras civiles en el sitio. Un proveedor de maquinaria con experiencia en trituradoras, cribas vibratorias, cintas transportadoras y medios de cribado puede identificar antes los problemas de interfaz; por ejemplo, si una campana de polvo entra en conflicto con el espacio de mantenimiento de una criba o si una galería de transporte permite acceder a un interruptor de cable de tracción. El valor no consiste en añadir más componentes, sino en garantizar que los componentes funcionen juntos en condiciones de operación.

Una revisión de puesta en marcha debe comprobar las hipótesis de diseño

Antes de entregar una planta completa de trituración, la revisión de seguridad debe incluir la operación con carga cuando sea posible. Compruebe el seguimiento de la cinta, las fugas en tolvas, la salida de polvo, el ruido en las posiciones de trabajo, la integridad de las protecciones, el funcionamiento de las paradas de emergencia, las rutas de acceso y la visibilidad alrededor de las zonas móviles o de carga. El personal de mantenimiento debe participar en esta revisión, ya que identificará rápidamente restricciones de acceso que pueden no resultar evidentes para un equipo de diseño.

La pregunta final más útil es sencilla: cuando las condiciones de alimentación se deterioran, ¿puede inspeccionarse, detenerse, aislarse y restablecerse la planta sin pedir a alguien que tome un atajo? Si la respuesta es incierta, el problema debe incluirse en la lista de pendientes de puesta en marcha. El rendimiento puede optimizarse con el tiempo; una disposición que normaliza intervenciones inseguras es mucho más difícil de corregir una vez que la planta está en funcionamiento.
