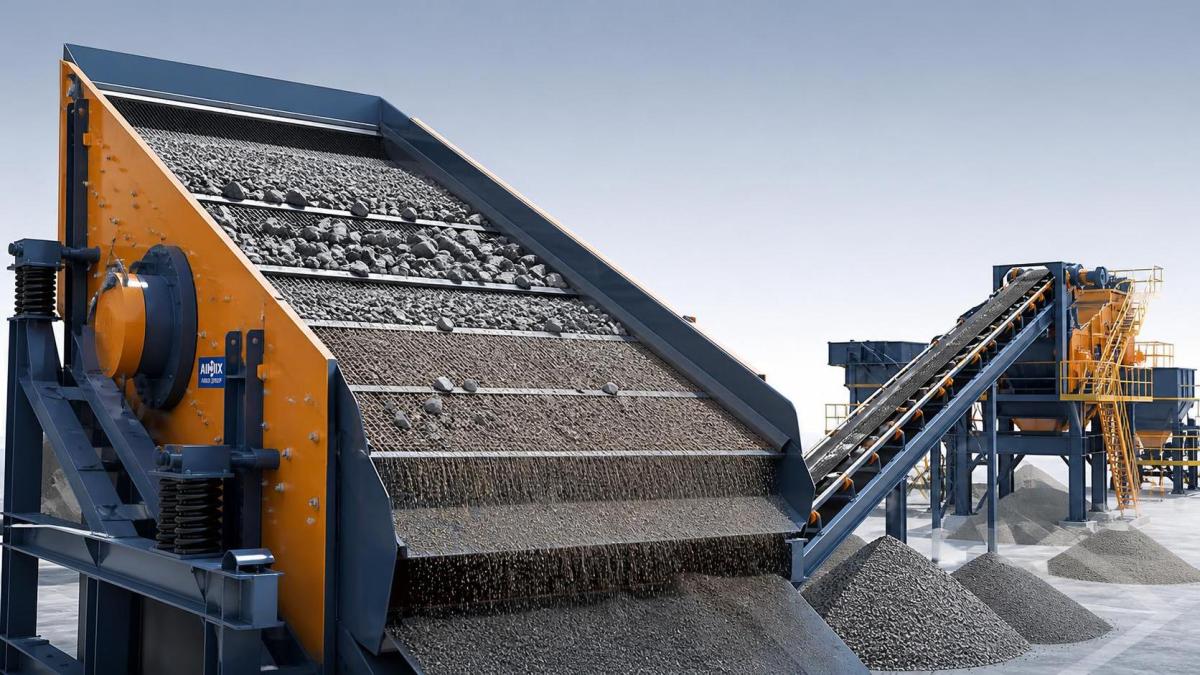

Cómo la inclinación de la criba modifica el rendimiento de la criba vibratoria

La inclinación de la criba es una de las formas más rápidas de cambiar el rendimiento de una criba vibratoria sin sustituir la máquina. Una plataforma más inclinada normalmente desplaza el material más rápido y aumenta el rendimiento, pero puede reducir el tiempo que las partículas tienen para encontrar una abertura. Una plataforma más plana ralentiza el lecho de material y puede mejorar la separación; sin embargo, puede generar sobrecarga, cegamiento o arrastre cuando la alimentación está húmeda o mal distribuida.

La pregunta útil no es: «¿Cuál es el mejor ángulo de criba?». No existe una única respuesta. La inclinación adecuada depende del rango de tamaños del material, la humedad, el contenido de arcilla, el tamaño de corte objetivo, la velocidad de alimentación, el movimiento de la criba y la calidad requerida por la siguiente etapa de la planta.

Cómo cambia la inclinación una criba vibratoria

La inclinación añade un movimiento impulsado por la gravedad a la vibración ya generada por el excitador. Cuando aumenta el ángulo de la plataforma, el material se desplaza más rápidamente hacia el extremo de descarga. Cuando el ángulo disminuye, el material permanece más tiempo sobre la plataforma.

Este tiempo de permanencia es fundamental para el cribado. Cada partícula necesita oportunidades repetidas para entrar en contacto con una abertura. Las partículas finas necesitan aún más oportunidades porque deben pasar por una apertura menor, a menudo mientras se desplazan bajo partículas más grandes. Si el material abandona la plataforma demasiado rápido, las partículas cercanas al tamaño de corte pueden pasar a la corriente de sobretamaño aunque deberían haber pasado. Esto reduce la eficiencia del cribado y puede sobrecargar una trituradora aguas abajo o contaminar un producto final de áridos.

Una regla práctica es sencilla: use una inclinación más pronunciada cuando la prioridad sea mover material relativamente seco y fácil de cribar; use una inclinación más plana cuando la calidad de separación sea el factor limitante. La regla tiene excepciones, especialmente con alimentación pegajosa, pero es un buen punto de partida para la resolución de problemas.

¿Qué ocurre con un ángulo de criba más pronunciado?

Una plataforma inclinada puede ayudar cuando una criba procesa un gran volumen de piedra triturada gruesa. El material se despeja más rápidamente de la parte superior de la plataforma, lo que puede evitar la formación de un lecho profundo cerca de la caja de alimentación. Esto puede mejorar la capacidad y reducir el riesgo de que el material se derrame sobre las placas laterales.

Suele ser útil después de la trituradora primaria, donde el objetivo principal puede ser separar el sobretamaño o eliminar finos antes de una trituradora secundaria. En esta situación, mantener el material en movimiento puede ser más valioso que buscar la máxima eficiencia posible de separación de finos.

Tiene un coste. Un desplazamiento más rápido reduce el número de oportunidades para que el material de tamaño inferior pase. Los operadores pueden observar más material aprovechable en la descarga de sobretamaño, especialmente cuando la abertura de la criba es cercana al tamaño de las partículas de alimentación. Un ángulo pronunciado también puede hacer más evidente una mala distribución de la alimentación: el material puede descender rápidamente por un lado de la plataforma mientras otras zonas apenas se utilizan.

No intente resolver todos los problemas de capacidad aumentando la inclinación. Si la plataforma ya está sobrecargada debido a una velocidad de alimentación excesiva, una malla de criba desgastada o una abertura bloqueada, hacer la criba más inclinada puede simplemente expulsar más rápido el material sin cribar.

Por qué una plataforma más plana puede mejorar la separación

Reducir la inclinación normalmente ralentiza el transporte del material y distribuye el trabajo a lo largo de una sección más larga de la plataforma. Esto puede mejorar la probabilidad de que pasen las partículas de tamaño inferior, especialmente en las plataformas inferiores, donde la clasificación del producto es más importante.

Este ajuste se considera habitualmente cuando una planta produce áridos con especificaciones sensibles, fracciones de arena manufacturada o productos minerales, y los resultados de las pruebas muestran demasiado material fino en la corriente de sobretamaño. También puede ayudar cuando la criba parece infrautilizada en el extremo de descarga: el material podría estar saliendo antes de que se haya producido suficiente separación.

Pero una plataforma más plana no es automáticamente «más precisa». El material que se mueve lentamente puede formar un lecho grueso. Las partículas finas quedan atrapadas bajo las gruesas, las aberturas se cubren y la criba pierde área abierta efectiva. La arena húmeda, la alimentación con arcilla y las partículas laminares empeoran este efecto. En ese punto, el problema no es un tiempo de permanencia insuficiente; es una estratificación deficiente y un paso restringido a través de la malla.

Observe el material en toda la plataforma. Un lecho saludable debe ser activo y razonablemente uniforme, con partículas que se estratifiquen en lugar de deslizarse como una capa pesada única. Si el material parece compacto, opaco o avanza lentamente en el extremo de descarga, la plataforma puede estar demasiado plana, la alimentación puede ser demasiado alta o puede ser necesario inspeccionar el ajuste de vibración.

La inclinación es solo una parte del sistema de cribado

Muchas quejas de rendimiento se atribuyen al ángulo cuando la causa real se encuentra aguas arriba o en el medio de cribado. La distribución de la alimentación es lo primero que importa. Una criba que recibe la mayor parte del material en el centro o en un lado no puede utilizar toda su área disponible. Antes de cambiar el ángulo de la plataforma, revise la canaleta, la caja de alimentación y el patrón de carga.

El estado del medio de cribado es igual de importante. Las aberturas desgastadas pueden permitir el paso de partículas de sobretamaño, mientras que las aberturas bloqueadas o cegadas reducen la capacidad y envían buen material a la descarga incorrecta. Un medio con diámetro de alambre, forma de abertura, tensión o disposición de paneles inadecuados puede limitar el rendimiento incluso con una inclinación bien elegida.

Para operaciones que necesitan aberturas no estándar o paneles adaptados a una plataforma existente, puede valer la pena evaluar unamalla de criba vibratoria para trituradora, tamiz circular de piedra y arena, de tamaño personalizado OEM. El punto clave es el ajuste, la precisión de la abertura, el requisito de desgaste y el comportamiento del material, no simplemente elegir una malla porque parece ofrecer más área abierta.

La carrera, la velocidad, la dirección de lanzamiento y la amplitud de vibración también cambian la forma en que se mueve el material. Una criba más plana con un transporte hacia adelante intenso aún puede descargar el material rápidamente. Una criba más inclinada con un movimiento diferente puede comportarse de forma más suave de lo esperado. Por lo tanto, los ajustes deben realizarse dentro del rango aprobado por el fabricante del equipo y con la máquina aislada de forma segura antes de cualquier trabajo mecánico.

Una forma controlada de ajustar el ángulo

Cambiar varias variables a la vez dificulta el diagnóstico. Realice un ajuste controlado y observe el resultado durante un período de producción representativo. No evalúe la criba durante un intervalo breve en el que haya cambiado la humedad de la alimentación o la producción de la trituradora.

Comience registrando las condiciones actuales: velocidad de alimentación, aspecto de la humedad, abertura de la plataforma, resultados de granulometría del producto, corriente del motor cuando corresponda y el patrón visual del material en cada plataforma. A continuación, cambie la inclinación en un pequeño incremento permitido. Compare tanto el tonelaje como la calidad del producto. Más toneladas por hora no representan una mejora si la trituradora aguas abajo recibe un exceso de finos o el producto terminado queda fuera de especificación.

Al evaluar el resultado, preste atención a tres ubicaciones:

• Extremo de alimentación: Un lecho profundo y compacto indica mala distribución, alimentación excesiva o transporte insuficiente.
• Centro de la plataforma: Esta zona debe mostrar una estratificación activa. Los grumos persistentes suelen indicar humedad, arcilla o cegamiento, más que el ángulo por sí solo.
• Extremo de descarga: Si la sección final realiza poco trabajo, el material puede estar desplazándose demasiado rápido. Si permanece muy cargada, la criba puede carecer de capacidad o estar ajustada demasiado plana.

Para material húmedo o pegajoso, cambiar el ángulo puede proporcionar solo una mejora limitada. El agua de lavado, los sistemas de deshidratación, los medios anti-cegamiento, un diseño de abertura diferente o la eliminación de arcilla aguas arriba pueden ser una respuesta más eficaz. Un ajuste de ángulo no puede transformar condiciones de alimentación inadecuadas en material limpio y de flujo libre.

Errores comunes que reducen los resultados del cribado

Un error común es buscar capacidad después de un cambio en el ajuste de la trituradora sin comprobar la distribución real del tamaño de partículas. Una trituradora que produce más material cercano al tamaño de corte puede aumentar considerablemente la carga de cribado incluso cuando el total de toneladas por hora sigue siendo similar. La criba puede entonces parecer ineficiente, aunque su función haya cambiado.

Otro error es utilizar un único ángulo para todas las plataformas y todos los objetivos de producto. Una plataforma de desbaste, una plataforma de clasificación y una criba de deshidratación tienen funciones diferentes. La configuración más adecuada debe seguir el diseño de la criba y su función en el proceso.

Los operadores también deben evitar ajustar la inclinación para compensar rodamientos dañados, malla floja, placas laterales agrietadas, soporte de resortes débil o dirección de rotación incorrecta. Estas fallas alteran el comportamiento de vibración y pueden generar síntomas engañosos. La inspección mecánica debe realizarse antes de repetir los ajustes del proceso.

Elija el ajuste según el objetivo de la planta

Si la planta necesita una mayor velocidad de transporte para material grueso y seco, puede ser adecuado un ángulo permitido más pronunciado. Si la prioridad es recuperar más material de tamaño inferior a través de una plataforma de clasificación fina, un ajuste más plano puede ayudar, siempre que el lecho permanezca móvil y las aberturas se mantengan abiertas. Cuando la alimentación es húmeda, arcillosa o inconsistente, concéntrese primero en la preparación de la alimentación y el rendimiento del medio de cribado.

Las plantas que combinan trituradoras, cribas, transportadores y mallas personalizadas se benefician de analizar el proceso completo en lugar de tratar la criba como una máquina aislada. Los fabricantes con experiencia en sistemas completos de áridos, incluidos los medios de cribado y los equipos de cribado, pueden ayudar a identificar si la restricción real es el ángulo, la distribución de alimentación, la selección de malla o las condiciones de trituración aguas arriba.

La mejor inclinación de una criba vibratoria es aquella que produce la granulometría requerida a una velocidad estable, sin arrastre excesivo, cegamiento ni carga innecesaria sobre los equipos aguas abajo. Mida el resultado, realice un ajuste cada vez y deje que el comportamiento del material decida.

Preguntas frecuentes de los operadores

¿Debo hacer la criba más inclinada cuando está sobrecargada?

No de inmediato. Primero confirme la velocidad de alimentación, la distribución del material, el estado de la malla y la humedad. Una plataforma más inclinada puede despejar el material más rápido, pero también puede aumentar el arrastre de material de tamaño inferior en la descarga de sobretamaño.

¿Por qué mi criba tiene buena capacidad pero mala calidad de producto?

El material puede estar desplazándose demasiado rápido, especialmente cuando la plataforma es inclinada o el movimiento proporciona un fuerte transporte hacia adelante. Revise la granulometría en ambas corrientes de descarga antes de cambiar los ajustes.

¿Puede la inclinación solucionar el cegamiento de la malla?

A veces cambia suficientemente el movimiento del material como para ayudar, pero el cegamiento suele deberse a humedad, arcilla, partículas cercanas al tamaño de corte o medios inadecuados. Inspeccione las aberturas y las condiciones de alimentación antes de depender de cambios de ángulo.

¿Con qué frecuencia debe ajustarse el ángulo de la criba?

Solo cuando hayan cambiado la alimentación, el objetivo del producto o el problema operativo. Los ajustes frecuentes sin medición dificultan lograr un funcionamiento estable.
