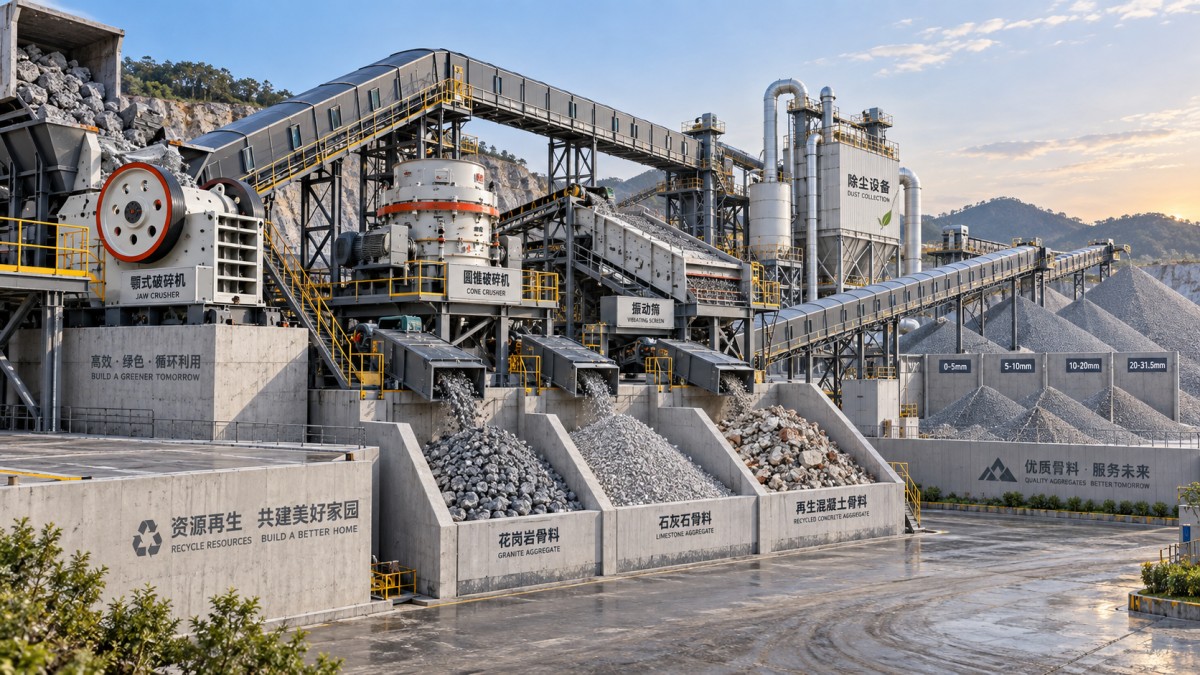

Diseños completos de plantas de trituración para proyectos de roca dura, caliza y reciclaje

Una planta completa de trituración es más que una secuencia de máquinas instaladas en el suelo de una cantera. Para un gerente de proyecto, es un sistema de producción que debe mantener el material en movimiento de forma predecible desde el frente de cantera, el patio de demolición o la pila de acopio hasta un producto de árido comercializable. Cuando la disposición es correcta, los operadores dedican menos tiempo a gestionar cuellos de botella, cargas recirculantes y paradas imprevistas, y más tiempo a cumplir los plazos de entrega.

Este desafío es diferente en cada instalación. El granito duro puede requerir una reducción primaria potente y un desgaste cuidadosamente controlado. La piedra caliza a menudo puede procesarse con un flujo más simple, pero la humedad, el contenido de arcilla y la granulometría del producto siguen influyendo en el diseño. Los proyectos de reciclaje incorporan otra capa de incertidumbre: barras de refuerzo, madera, tierra, asfalto y tamaños de alimentación irregulares pueden alterar rápidamente una línea diseñada únicamente para piedra limpia.

Las mejores disposiciones de planta comienzan con el material y el objetivo comercial, no con un modelo de trituradora preferido. La capacidad es importante, pero el rendimiento estable, la calidad del producto, el acceso para mantenimiento, la disponibilidad de energía, las condiciones de transporte y la futura ampliación son igual de importantes.

Comience la disposición con la alimentación, no con el producto terminado

Muchos proyectos de áridos se planifican en torno a la producción deseada: capa base, balasto ferroviario, árido para hormigón, arena manufacturada o subbase reciclada. Esto es necesario, pero no debe ser la primera cuestión técnica. Antes de seleccionar los equipos, el equipo del proyecto debe establecer qué ingresará realmente en la tolva durante toda la jornada operativa.

• Dureza y abrasividad: El granito, el basalto, las rocas ricas en cuarzo y ciertas piedras de río generan condiciones de alto desgaste. Estos materiales a menudo requieren trituración con mandíbula en la etapa primaria y trituración cónica para la reducción secundaria o terciaria.
• Tamaño máximo de alimentación: La fragmentación por voladura o los bloques de demolición entrantes determinan las dimensiones de la tolva, la separación de la rejilla y la abertura de la trituradora primaria.
• Humedad y finos: La arcilla pegajosa y los finos húmedos pueden cegar las cribas, obstruir los puntos de transferencia y reducir la capacidad efectiva de la planta.
• Contaminación: La alimentación de reciclaje puede incluir acero, madera, plástico o asfalto. La disposición necesita preclasificación y separación de metales, en lugar de depender de que la trituradora resuelva todos los problemas.
• Variación a lo largo del tiempo: Una planta debe diseñarse para fluctuaciones realistas de la alimentación, no solo para muestras de ensayo ideales.

Para los responsables del proyecto, esta evaluación inicial protege el cronograma posteriormente. Una trituradora puede tener una capacidad nominal impresionante, pero la línea completa tendrá un rendimiento inferior si el alimentador no puede regular los picos o si el cribado se convierte en la etapa limitante. En términos prácticos, la capacidad de la planta está determinada por el punto más estrecho del proceso.

Tres tipos de materiales, tres prioridades de disposición

Roca dura: controlar el desgaste y la forma mediante una reducción por etapas

Los proyectos de roca dura suelen beneficiarse de una configuración robusta por etapas. Un alimentador vibratorio con sección de rejilla elimina el material de tamaño inferior antes de que llegue a la trituradora de mandíbula primaria. Esto reduce el trabajo de trituración innecesario y ayuda a proteger la mandíbula de los finos que no requieren reducción.

Después de la trituración primaria, el material pasa habitualmente a una trituradora cónica secundaria, seguida de cribas vibratorias. Las fracciones sobredimensionadas regresan a través de un circuito cerrado para una reducción adicional. Cuando se requiere árido cúbico o arena manufacturada, puede añadirse una trituradora de impacto de eje vertical después de la etapa cónica. El objetivo no es simplemente producir piedra más pequeña; es obtener una granulometría y una forma de partícula controladas sin generar exceso de polvo ni recirculación innecesaria.

La gestión del desgaste debe influir en la disposición física. Las trituradoras necesitan espacio libre de elevación para cambiar los revestimientos, plataformas de acceso seguras y espacio para vehículos de servicio. Una disposición compacta puede ahorrar terreno inicialmente, pero las zonas de mantenimiento reducidas suelen generar mayores pérdidas de producción durante la vida útil de la planta.

Piedra caliza: simplificar el flujo sin pasar por alto los finos

La piedra caliza generalmente es más fácil de triturar que la roca ígnea dura, por lo que las trituradoras de impacto suelen ser adecuadas para funciones primarias o secundarias. Su relación de reducción puede permitir una disposición de planta relativamente sencilla, especialmente cuando la alimentación es limpia y uniforme. Un flujo típico puede incluir un alimentador, una criba de desbaste, una trituradora de impacto primaria, una estación de cribado y transportadores hacia las pilas de acopio de producto terminado.

Sin embargo, «roca blanda» no significa «proyecto simple». Algunos depósitos de piedra caliza contienen vetas de arcilla o zonas meteorizadas que alteran el rendimiento de las cribas. Si los finos naturales son elevados, puede ser necesaria una sección de lavado, una criba de deshidratación, un sistema de hidrociclones o una solución seca de control de polvo, según la disponibilidad local de agua y las especificaciones del mercado.

También conviene planificar cuidadosamente las pilas de acopio. La segregación durante el apilamiento puede afectar la uniformidad del producto final, especialmente cuando se despachan diariamente varios tamaños. Los transportadores de descarga separados, los apiladores radiales o las tolvas correctamente diseñadas pueden hacer que la carga sea más fiable durante los períodos de mayor despacho.

Reciclaje: incorporar tolerancia en el sistema

Una planta de trituración para reciclaje debe adaptarse a materiales que rara vez se comportan como la roca de cantera. El hormigón puede contener acero de refuerzo; los residuos mixtos de construcción pueden incluir tierra, ladrillo, madera y residuos ligeros. Por lo tanto, la disposición debe priorizar la separación antes, durante y después de la trituración.

Un área de recepción con preclasificación manual o mecánica evita que elementos sobredimensionados no triturables lleguen a la cámara. Un separador magnético situado después de la trituradora primaria se utiliza habitualmente para recuperar metales ferrosos. La separación por aire o las estaciones de selección pueden ser adecuadas cuando los contaminantes ligeros son habituales. Las cribas deben seleccionarse teniendo en cuenta la contaminación esperada, ya que una criba de alta capacidad tiene poco valor si su superficie se ciega repetidamente o sufre daños por impacto.

Para estas aplicaciones, el medio de cribado es un componente operativo y no una pieza de repuesto menor. Unamalla de repuesto FEIFAN OEM con marco de malla de alambre de acero inoxidable para cribas vibratorias mineras correctamente adaptada puede considerarse cuando el proceso de cribado requiere un marco de malla de repuesto duradero y una clasificación precisa del material. La abertura de malla, el diámetro del alambre, el ángulo de la criba y el estado del material entrante deben evaluarse en conjunto.

El diagrama de flujo debe incluir lo que ocurre entre las máquinas

Las trituradoras reciben la mayor parte de la atención, pero los puntos de transferencia suelen determinar si una planta funciona de manera ordenada o presenta problemas constantes. Cada transición de transportador debe revisarse en cuanto a trayectoria del material, altura de caída, generación de polvo, alineación de la banda y acceso para limpieza. Las caídas grandes pueden romper áridos ya clasificados, aumentar el polvo y acelerar el desgaste de los revestimientos. Las canaletas mal diseñadas pueden generar acumulaciones que obliguen a los operadores a realizar intervenciones manuales inseguras.

Una planta completa de trituración bien planificada generalmente incluye:

• Tolva de recepción y equipos de alimentación controlada;
• Cribado de desbaste o precribado para desviar los finos naturales;
• Etapas de trituración primaria, secundaria y, cuando sea necesario, terciaria;
• Cribas vibratorias configuradas para los tamaños de producto requeridos;
• Transportadores con canaletas de transferencia adecuadas y pasarelas de mantenimiento;
• Puntos de supresión o captación de polvo alrededor de las áreas de trituración y cribado;
• Equipos de eliminación de metales y clasificación para aplicaciones de reciclaje;
• Sistemas de acopio, carga y control de planta.

No todos los proyectos necesitan cada uno de estos elementos. El principio es que cada componente cumpla una función definida en el proceso. Añadir equipos sin revisar el balance de materiales puede crear una línea costosa pero inestable.

Utilice el balance de materiales para evaluar el diseño antes de la fabricación

Antes de iniciar la fabricación, el equipo de ingeniería debe calcular las toneladas por hora previstas en cada etapa y fracción de tamaño. Este balance de materiales debe incluir las cargas recirculantes, el material de desvío, los efectos de la humedad y la eficiencia esperada del cribado. Proporciona una base más realista para seleccionar anchos de banda, áreas de cribado, ajustes de cámara de trituración y capacidades de acopio.

Los gerentes de proyecto deben plantear algunas preguntas directas durante las revisiones de diseño: ¿Qué ocurre si la alimentación contiene más finos de lo esperado? ¿Qué máquina limita la producción con la mezcla de productos más exigente? ¿Puede la línea producir una especificación diferente sin cambios mecánicos importantes? ¿Existe una ruta de desvío cuando una unidad aguas abajo está en mantenimiento?

Estas preguntas son especialmente importantes cuando existe la posibilidad de ampliar la capacidad en el futuro. Dejar espacio para una plataforma de criba adicional, una trituradora terciaria o un módulo de lavado suele ser más fácil que reconstruir cimentaciones y rutas de transportadores después de la puesta en marcha.

El acceso para mantenimiento forma parte de la capacidad de producción

Las paradas rara vez son causadas únicamente por una gran avería. Con mayor frecuencia, surgen de pequeñas demoras: un panel de criba difícil de sustituir, falta de espacio para retirar el manto de una trituradora, canaletas obstruidas difíciles de inspeccionar o transportadores sin acceso seguro a rodillos y rascadores.

Una disposición práctica ofrece al equipo de mantenimiento rutas seguras, medios de elevación, anchura adecuada de plataformas y puertas de acceso en los puntos donde es probable que se produzcan acumulaciones. También considera la planificación de repuestos desde el principio. Las trituradoras, cribas, alimentadores y transportadores deben seleccionarse teniendo en cuenta las piezas de desgaste y el soporte técnico, especialmente en proyectos internacionales remotos donde los plazos de reposición pueden influir en el riesgo operativo.

Como fábrica de origen que atiende requisitos EPC de áridos, Feifan integra la trituración, el cribado, el transporte, el procesamiento de arena y los medios de cribado personalizados en la planificación de líneas completas. Los recursos de producción del grupo en Binzhou, Shandong, incluyen fabricación especializada de trituradoras, cribas vibratorias, transportadores de banda y mallas de cribado, lo que permite revisar los detalles técnicos en las interfaces entre estos sistemas como parte de un único proyecto, en lugar de tratarlos como compras aisladas.

Una disposición debe facilitar las operaciones el primer día y en el quinto año

La disposición más útil de una planta de trituración no es necesariamente la que tiene más equipos o la menor superficie ocupada. Es la que se adapta al material, cumple el plan de producto, respeta las condiciones del sitio y ofrece a los operadores un flujo de trabajo claro y fácil de mantener.

Para roca dura, esto suele significar una trituración duradera por etapas y una sólida planificación del desgaste. Para piedra caliza, significa utilizar una ruta de reducción eficiente mientras se gestionan los finos y la humedad. Para reciclaje, significa aceptar la variabilidad de la alimentación e incorporar la separación en el proceso desde el inicio. Cuando estas decisiones se toman pronto, una planta completa de trituración se convierte en un activo de producción fiable, en lugar de una colección de máquinas que requieren ajustes constantes.
